一、 結構特點： 該塔具體結構為貯液箱、進風段、噴淋段、除沫裝置、排氣口等組成。其特點是：制作方便、便于安裝維修、強度高、占地面積小。噴淋型式采用填料、噴淋，使氣液更充分接觸，提高凈化效率。本塔配用玻璃鋼離心通風機和防腐水泵即可。本塔可配備氣體在線分析儀、PH控制計、差壓變送器、壓力傳感器、流量傳感器、電導率儀、液位控制計、電磁閥、變頻器及控制柜等組成的控制系統，以上控制情況勻以數字形式顯示在顯示器上。是管理人員一目了然，并有故障報警，便于管理與維護。
    二、 工作原理：1、噴淋式填料酸霧吸收塔，采用氫氧化鈉溶液為吸收中和液來凈化廢氣。氣體由耐腐蝕離心風機壓入或吸入進風段，再向上流動至填料層，與噴淋中噴出的中和液接觸反應，根據廢氣各項指標，調節中和液的濃度，使廢氣凈化達標后通過除霧器排入大氣中。
   2、吸收酸氣后的中和液流入到貯液箱中循環使用。
   3、中和液吸收酸氣后濃度降低，由控制系統自動加藥補充中和液的濃度，達到中和液的循環使用。

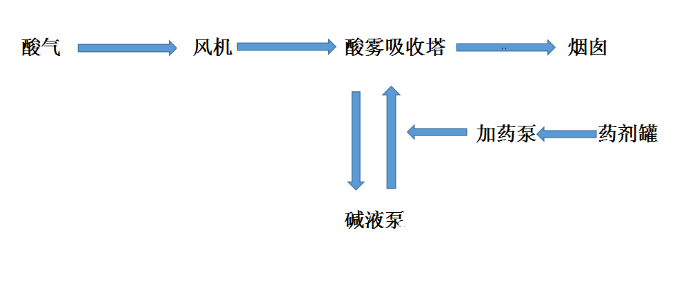

三、工藝流程：
